鉻礦粉CHROMITE FLOUR 在日常生活中的應用

作者：馬九玲發(fā)布時間：2024-11-16 14:57:17 來源：www.bdkqr.cn 點擊次數(shù):

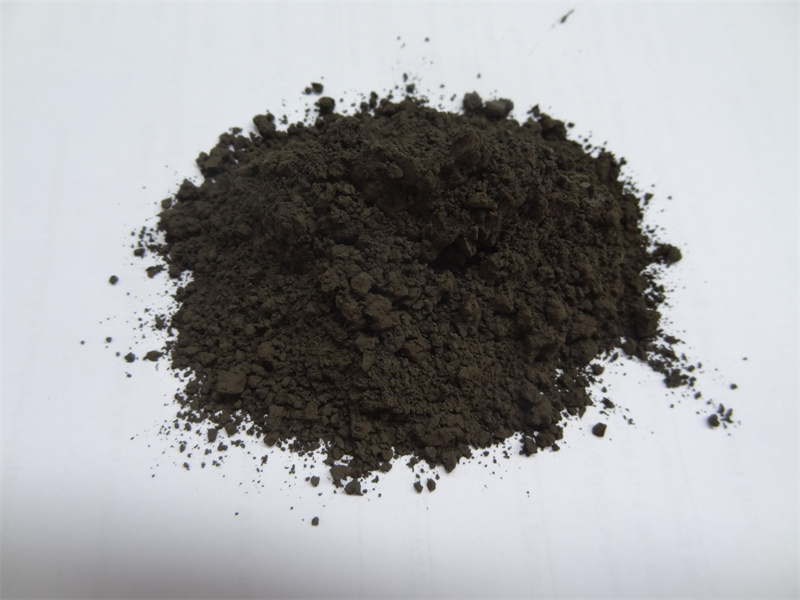

鉻礦粉CHROMITE FLOUR是細粉狀的鉻鐵礦，是鉻礦砂通過磨機研磨而成。它主要產(chǎn)地南非。雖然它有許多依賴于其耐火性能的應用，但它的主要用途之一是在陶瓷領域作為顏料和釉料。它還因其在玻璃制造中的著色能力而受到重視，在日常情況下提供令人愉悅的綠色色調(diào)。它是鉻金屬的主要礦石。鉻礦粉CHROMITE FLOUR作為一種顏料，自 19 世紀以來就被有意使用。
鉻礦粉CHROMITE FLOUR是如何用于陶瓷顏料的？
隨著最近的建筑和室內(nèi)設計風格轉(zhuǎn)向為最終消費者提供最大選擇的方向，所有類型的墻面覆蓋物都必須有一套顏色可供選擇。瓷磚、磚塊和鋪路磚也不例外。顏料是在制造過程中添加的。
長期以來，鉻礦粉CHROMITE FLOUR一直與陶瓷的棕色顏料有關(guān)，通常與鋅鐵鉻酸鹽混合，這是由于鉻粉中的這些發(fā)色團占據(jù)特定的晶體位置。這些顏色是由鋅、鉻和鐵氧化物的混合物產(chǎn)生的，它們分別占據(jù)尖晶石的四面體、八面體和間隙位置，當煅燒溫度超過 1,000°C 時。至關(guān)重要的是，鉻礦粉CHROMITE FLOUR在超過此溫度時是穩(wěn)定的，這很重要，因為所有陶瓷都會被燒到一定程度。
例如，取鉻礦粉CHROMITE FLOUR并將其與氧化鐵按等比例混合，將得到一種顏料，該顏料在 1,200°C 煅燒后將瓷磚染成黑色。將褐鐵礦（水合氧化鐵）與鉻粉以 3:1 的比例（有利于鉻）混合將產(chǎn)生傳統(tǒng)的棕色 - 這兩種顏色在整個瓷磚中的重量都僅為 3%。將褐鐵礦與鉻礦粉CHROMITE FLOUR的比例提高到 1:1，在煅燒后，將產(chǎn)生一種具有“巧克力棕色”這一特殊色調(diào)的陶瓷。在黑色顏料示例中，通過使用廢赤鐵礦作為氧化鐵源，可以進一步節(jié)省成本。
當鉻鐵礦與鋅和氧化鋁一起使用時，可以獲得粉紅色；在低溫下，與銻和鈦氧化物一起，鉻鐵礦會呈現(xiàn)黃橙色調(diào)。使用純鉻鐵礦可以獲得經(jīng)典的綠色顏料（類似于鉻鐵礦用于給玻璃上色時發(fā)現(xiàn)的綠色顏料），但需要小心，以免與存在的其他金屬發(fā)生反應。如果存在錫，則可能形成粉紅色，如果鋅大量存在，則會導致藏棕色顏料。錳與鉻礦粉CHROMITE FLOUR一起存在會導致顏色在紅色和綠色之間變化，具體取決于錳的濃度。
灰色顏料，尤其是磚塊和鋪路磚中普遍存在的灰色顏料，可以使用鉻鐵礦輕松獲得。當用于屋頂瓦片時，它還具有耐熱性。通過改變粉末尺寸，也可以獲得淺灰色和幾乎黑色之間的色調(diào)，陶瓷中鉻鐵礦的基體含量高達 10%。一般來說，大多數(shù)顏料應用的鉻鐵礦粒徑在 45 微米或 325 目左右。
鉻礦粉CHROMITE FLOUR如何用于陶瓷釉料？
與顏料相比，釉料是在制造過程之后應用的，其行為與鉻鐵礦作為玻璃著色劑的行為更相似。鉻鐵礦材料已在青銅時代晚期的陶瓷釉料中被發(fā)現(xiàn)，與其他材料一起提供柔和的灰色釉料。在某些情況下，釉料中的鉻鐵礦可以作為溶解在釉料中的其他成分結(jié)晶的成核點；可能產(chǎn)生具有金屬和/或光澤外觀的釉料。
鉻礦粉CHROMITE FLOUR單獨作用時，如在玻璃中一樣，使釉料呈現(xiàn)常見的綠色。添加更多的氧化鐵將導致釉料變成綠褐色。與陶瓷顏料一樣，鋅鐵鉻酸鹽混合物在釉料中呈現(xiàn)棕色。如果鉛含量高，顏色會變成更淡的黃色，而完全沒有鉛時，顏色接近黑色。即使鉻鐵礦含量高，氧化鉛化合物的存在也會影響釉料的鮮艷度。
鉻鐵礦應被視為與氧化鉻不同——后者不含鐵，可以與其他金屬結(jié)合，形成粉紅色和紫色的釉料。

通過物理研磨過程，我們可以進一步把鉻砂加工成鉻礦粉CHROMITE FLOUR。粒度根據(jù)預期用途的具體要求確定，例如玻璃器皿、油漆廠、陶瓷、鑄造廠和汽車。目前而言，海旭磨料工廠可生產(chǎn)的粒度有200目 325目 400目 500目 600目 800目1000目 1200目 1500目 2000目 2500目。
鉻礦粉CHROMITE FLOUR還用作陶瓷（搪瓷和熔塊）的著色劑，生產(chǎn)耐火材料，耐火水泥，鑄造涂料（鑄鋼/鑄鐵），精密鑄造等

上一篇：鉻礦粉在釉料顏料生產(chǎn)中的作用 | 下一篇：鉻礦粉在釉料顏料生產(chǎn)中的應用
